Hướng dẫn cơ bản về ống đồng TP2: Thuộc tính, ứng dụng và chuyên ngành tiêu chuẩn

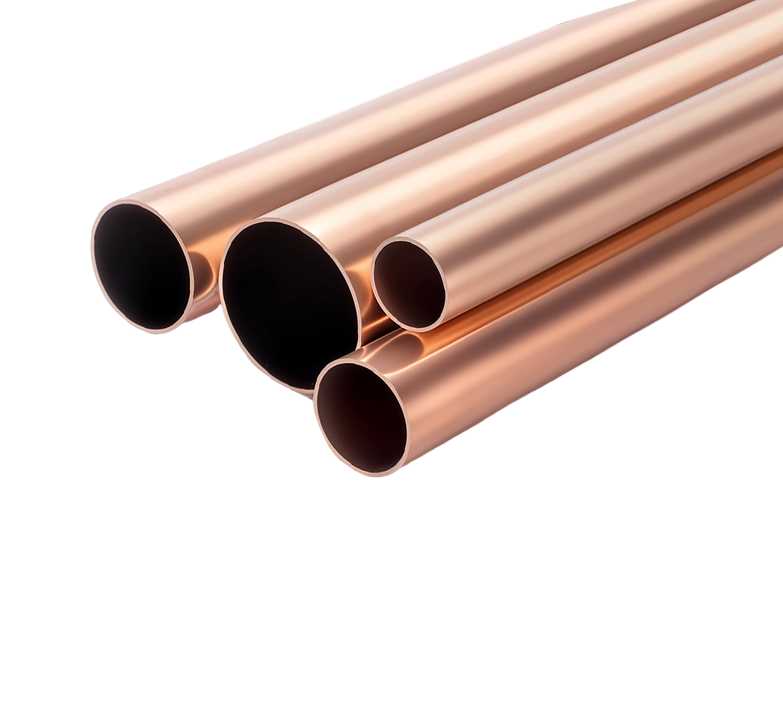

Phần 1: Giới thiệu về Ống đồng TP2

1.1 Định nghĩa đồng TP2: Tiêu chuẩn ngành

Đồng TP2 là đồng đã khử phốt pho có hàm lượng phốt pho dư cao. Trong lĩnh vực luyện kim, nó được phân loại theo tiêu chuẩn Trung Quốc GB/T 1527 , có chức năng tương đương với tiêu chuẩn được quốc tế công nhận ASTM C12200 (Cu-DHP) .

Chữ “P” trong TP2 là viết tắt của Phốt pho , được thêm vào trong quá trình nấu chảy để loại bỏ oxy. Bằng cách “khử oxy” đồng, các nhà sản xuất tạo ra một loại vật liệu có độ tin cậy cao hơn đáng kể cho các ứng dụng công nghiệp so với đồng nguyên chất tiêu chuẩn, đặc biệt khi có liên quan đến nhiệt và hàn.

1.2 Ý nghĩa: Tại sao đồng lại bị khử oxy

Ý nghĩa chính của đồng TP2 nằm ở chỗ nó khả năng hàn . Đồng “cứng rắn” truyền thống (như T2) có chứa một lượng nhỏ oxy. Khi T2 được nung nóng hoặc hàn trong môi trường giàu hydro, nó bị “giòn hydro”, dẫn đến các vết nứt cực nhỏ và hư hỏng cấu trúc.

TP2 giải quyết vấn đề này. Do phốt pho đã liên kết và loại bỏ oxy nên ống đồng TP2 có thể được hàn đồng và hàn một cách an toàn, đảm bảo các mối nối không bị rò rỉ. Điều này khiến nó trở thành “tiêu chuẩn vàng” cho các hệ thống phải chứa khí hoặc chất lỏng áp suất cao trong nhiều thập kỷ.

1.3 TP2 so với TP1: So sánh ngắn gọn

Mặc dù cả hai đều được khử phốt pho nhưng việc lựa chọn giữa chúng thường dẫn đến sự cân bằng giữa độ dẫn nhiệt/điện và độ tin cậy tham gia :

• TP1 (Lượng phốt pho thấp): Chứa ít phốt pho hơn (0,005% đến 0,012%). Nó mang lại độ dẫn điện cao hơn nhưng nhạy hơn một chút trong các quá trình hàn phức tạp.
• TP2 (Phốt pho cao): Chứa nhiều phốt pho hơn (0,013% đến 0,050%). Đó là sự lựa chọn ưu tiên cho Ngành công nghiệp HVAC và điện lạnh bởi vì hiệu suất hàn vượt trội của nó vượt trội hơn sự giảm độ dẫn điện.

1.4 Công dụng và ngành công nghiệp phổ biến

Ống đồng TP2 là “hệ thống tuần hoàn” của cơ sở hạ tầng hiện đại. Do sự kết hợp độc đáo giữa khả năng chống ăn mòn và hiệu suất nhiệt, chúng không thể thiếu trong:

• HVAC/R (Hệ thống sưởi, thông gió, điều hòa không khí và điện lạnh): Được sử dụng cho đường dây làm lạnh và cuộn dây bay hơi/ngưng tụ.
• Hệ thống nước & Gas: Vận chuyển an toàn nước uống và khí y tế.
• Năng lượng & Năng lượng: Bộ trao đổi nhiệt trong nhà máy điện và hệ thống làm mát cho phần cứng năng lượng tái tạo.
• Ô tô: Được sử dụng ngày càng nhiều trong các hệ thống quản lý nhiệt của ắc quy Xe điện (EV).

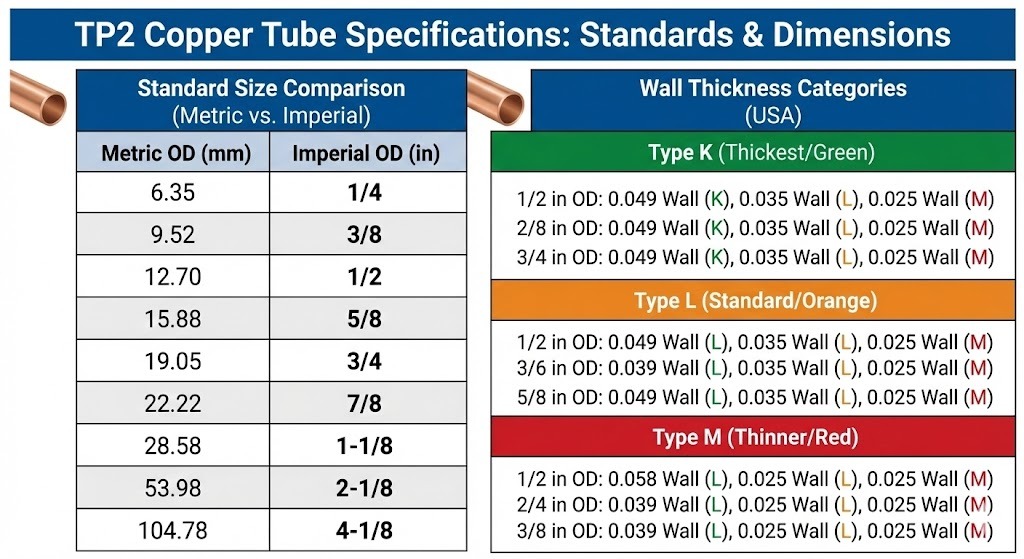

Phần 2: Tiêu chuẩn và thông số kỹ thuật

Khi mua hoặc chỉ định ống đồng TP2, điều quan trọng là phải sử dụng đúng danh pháp quốc tế để đảm bảo chất lượng.

2.1 Tiêu chuẩn chung của ngành

2.2 Thông số kích thước

Ống TP2 có sẵn với nhiều kích cỡ khác nhau, nhưng chúng thường được phân loại theo:

• Đường kính ngoài (OD): Thông thường dao động từ 2 mm đến hơn 200 mm.
• Độ dày của tường: Từ “Siêu mỏng” (0,2 mm) đến “Tường nặng” (5 mm dùng trong công nghiệp áp suất cao).
• Dung sai: Các ống chính xác thường có dung sai đường kính /- 0,02 mm để đảm bảo kín khít với các khớp nối cơ khí.

Phần 3: Thành phần hóa học và tính chất vật lý

3.1 Thành phần hóa học: Vai trò của Phốt pho

Hiệu suất của đồng TP2 được quyết định bởi độ tinh khiết cao và khả năng kiểm soát phốt pho chính xác. Theo thông số kỹ thuật tiêu chuẩn (chẳng hạn như GB/T 5231 hoặc ASTM C12200 ), thành phần được quy định chặt chẽ:

Tại sao lại có phạm vi 0,013% - 0,050%?
Nếu phốt pho dưới 0,013%, quá trình khử oxy có thể không hoàn toàn, có nguy cơ gây giòn các mối nối trong quá trình hàn. Nếu vượt quá 0,050%, độ dẫn nhiệt và điện giảm đáng kể, làm giảm hiệu suất của bộ trao đổi nhiệt.

3.2 Tính chất vật lý và cơ học

Ống đồng TP2 được đánh giá cao vì độ bền “mềm” - chúng đủ chắc chắn để giữ áp suất cao nhưng đủ dẻo để uốn thành các cuộn phức tạp mà không bị nứt.

A. Độ bền kéo và độ bền năng suất

Độ bền kéo phụ thuộc vào “độ cứng” của ống:

• Mềm (Ủ, M): >= 195 MPa. Độ linh hoạt cao, lý tưởng cho việc uốn tay và cuộn dây chặt.
• Cứng (H): >= 295 MPa. Cứng và chắc chắn, được sử dụng để chạy đường ống thẳng trong hệ thống ống nước và dây chuyền công nghiệp.
• Sức mạnh năng suất: Thông thường dao động từ 60 - 150 MPa tùy thuộc vào tính khí.

B. Độ giãn dài

Điều này đo lường khả năng co giãn của vật liệu trước khi đứt. Đồng TP2 thường có độ giãn dài >= 35% - 40% (ở trạng thái ủ). Độ dẻo cao này cho phép ống được mở rộng, bùng lên hoặc uốn cong mà không bị gãy.

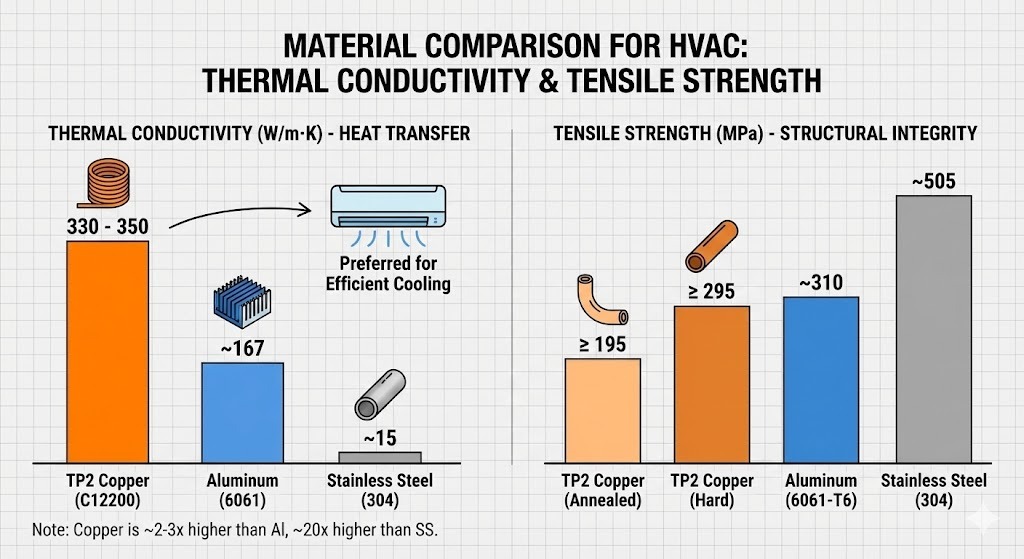

C. Độ dẫn nhiệt

Trong khi việc bổ sung phốt pho làm giảm độ dẫn điện so với đồng nguyên chất, TP2 vẫn dẫn đầu trong số các kim loại:

• Độ dẫn nhiệt: Khoảng 330 - 350 W/(m·K) ở 20°C.
• Lưu ý: Giá trị này cao hơn khoảng 2-3 lần so với nhôm và cao hơn 20 lần so với thép không gỉ, đó là lý do tại sao nó là vật liệu được ưa chuộng cho thiết bị bay hơi của máy điều hòa không khí.

D. Độ dẫn điện

• Độ dẫn điện: >= 70% - 80% IACS(Tiêu chuẩn đồng ủ quốc tế).
• Mặc dù thấp hơn 100% IACS của đồng không có oxy (C10200), nhưng nó vẫn quá đủ cho các ứng dụng nối đất và đồng bộ nhiệt trong đó cũng cần phải hàn.

3.3 Bảng tóm tắt hằng số vật lý

Phần 4: Quy Trình Sản Xuất Ống Đồng TP2

Quá trình sản xuất ống đồng TP2 là một hành trình từ luyện ở nhiệt độ cao đến gia công nguội có độ chính xác cao. Hầu hết các ống TP2 cao cấp được sản xuất dưới dạng ống liền mạch , giúp loại bỏ nguy cơ hỏng đường hàn.

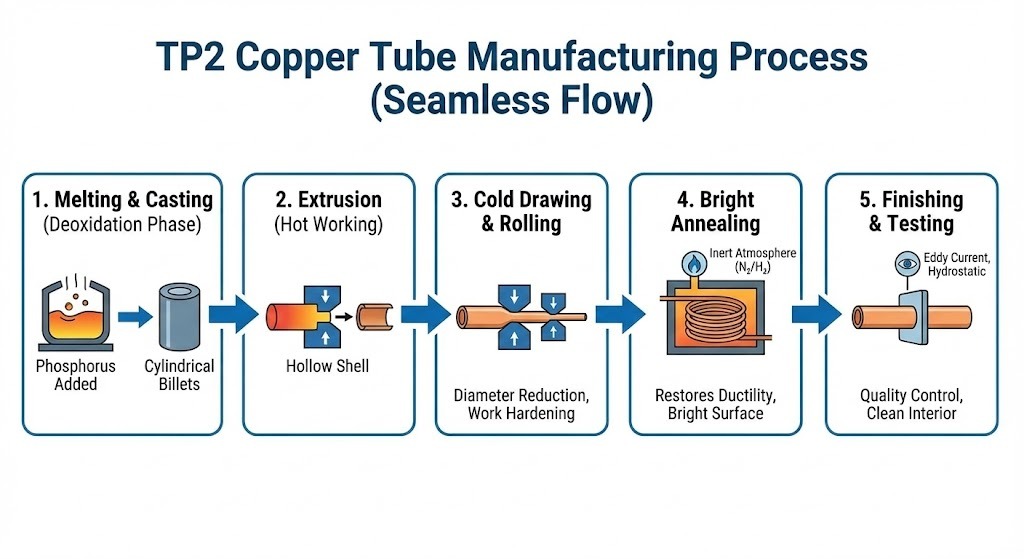

4.1 Quy trình sản xuất từng bước

1. Nóng chảy và đúc (Giai đoạn khử oxy):
   Đồng cathode có độ tinh khiết cao được nấu chảy trong lò cảm ứng. Trong giai đoạn này, phốt pho được thêm vào bể nóng chảy. Đây là thời điểm quan trọng khi oxy được loại bỏ, chuyển mẻ thành đồng TP2. Kim loại nóng chảy sau đó được đúc thành phôi hình trụ rắn.
2. Đùn (Làm việc nóng):
   Phôi đồng được nung nóng và ép qua khuôn dưới áp suất lớn để tạo ra lớp vỏ rỗng có thành dày. Quá trình “gia công nóng” này phá vỡ cấu trúc hạt đúc, làm cho kim loại cứng hơn và đồng đều hơn.
3. Vẽ và cán nguội:
   Để đạt được đường kính và độ dày thành ống cuối cùng, ống phải trải qua nhiều giai đoạn Vẽ lạnh hoặc Cán nguội (Hành hương). Ống được kéo qua các khuôn nhỏ dần. Quá trình này làm tăng độ bền của kim loại thông qua quá trình “làm cứng”.
4. Ủ sáng:
   Vẽ nguội làm cho đồng cứng và giòn. Để khôi phục độ dẻo cần thiết cho việc uốn cong và đốt cháy (đặc biệt đối với nhiệt độ “Mềm” hoặc “Nửa cứng”), các ống được nung nóng trong lò kiểm soát khí quyển (thường là nitơ hoặc hydro) để ngăn chặn quá trình oxy hóa. Điều này mang lại một bề mặt sạch sẽ, “sáng sủa”.
5. Hoàn thiện và làm sạch:
   Các ống được cắt theo chiều dài hoặc cuộn lại. Đối với các ứng dụng HVAC, bên trong phải được làm sạch bằng phẫu thuật vì bất kỳ lượng dầu hoặc bụi còn sót lại nào cũng có thể làm hỏng máy nén.

4.2 Các biện pháp kiểm soát chất lượng

Để đảm bảo ống TP2 đạt tiêu chuẩn quốc tế như ASTM B280 , các nhà sản xuất áp dụng thử nghiệm nghiêm ngặt:

• Kiểm tra dòng điện xoáy: Một thử nghiệm không phá hủy sử dụng trường điện từ để phát hiện các vết nứt hoặc vết rỗ vô hình trên thành ống.
• Kiểm tra thủy tĩnh: Ống chứa đầy chất lỏng áp suất cao để đảm bảo có thể chịu được áp suất của các chất làm lạnh hiện đại (như R-410A hoặc R-32).
• Kiểm tra kích thước: Thước cặp và thước đo laze chính xác đảm bảo độ dày thành đồng đều—rất quan trọng để duy trì mức áp suất.

Phần 5: Tính năng và lợi ích chính của ống đồng TP2

Tại sao TP2 là “con cưng của ngành”? Lợi ích của nó vượt xa khả năng dẫn điện đơn giản.

5.1 Khả năng chống ăn mòn vượt trội

Đồng TP2 tạo thành một lớp gỉ bảo vệ tự nhiên khi tiếp xúc với các nguyên tố. Không giống như thép, nó không bị rỉ sét. Trong hệ thống ống nước và HVAC, điều này có nghĩa là ống sẽ không bị mỏng đi hoặc dễ dàng phát triển “rò rỉ lỗ kim” trong vòng đời 20-30 năm.

5.2 Hiệu suất nhiệt cao

Như đã lưu ý trong phần thuộc tính, độ dẫn nhiệt của TP2 rất đặc biệt. Trong bộ trao đổi nhiệt, điều này cho phép truyền nhiệt nhanh hơn với diện tích nhỏ hơn, cho phép thiết kế các bộ điều hòa không khí nhỏ gọn, hiệu suất cao.

5.3 “Khả năng tham gia” xuất sắc

Bởi vì TP2 được khử phốt pho nên nó là loại đồng thân thiện với người sử dụng nhất. hàn và hàn . Kỹ thuật viên có thể nối các ống một cách nhanh chóng bằng cách sử dụng đèn khò mà không lo kim loại trở nên giòn hoặc mối nối bị hỏng khi rung.

5.4 Độ dẻo và khả năng định hình

Đồng TP2 có thể dễ dàng uốn cong, mở rộng hoặc “chuyển đổi” mà không cần máy móc hạng nặng chuyên dụng. Tính linh hoạt này rất quan trọng để lắp đặt các dòng chất làm lạnh trong không gian chật hẹp hoặc tạo ra các cuộn dây bay hơi phức tạp.

5.5 Khả năng tái chế 100%

Đồng là một vật liệu “vĩnh viễn”. Ống đồng TP2 có thể được tái chế vô thời hạn mà không làm giảm hiệu suất. Trong thời đại của ESG (Môi trường, xã hội và quản trị) mục tiêu, sử dụng đồng là sự lựa chọn bền vững cho các chứng chỉ công trình xanh.

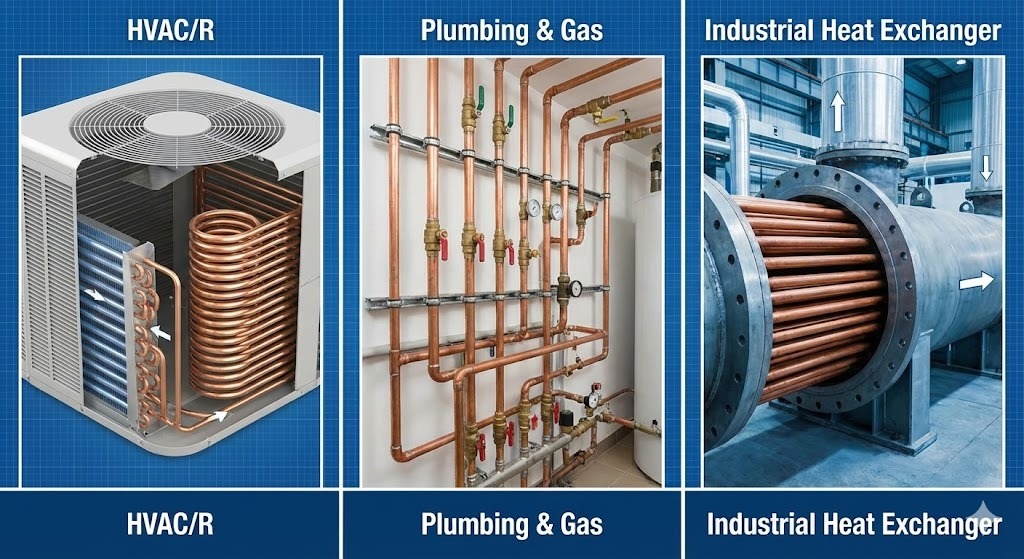

Phần 6: Ứng dụng của ống đồng TP2 trong các ngành công nghiệp

6.1 HVAC và Điện lạnh: Trái tim của Hệ thống

Đây là lĩnh vực chiếm ưu thế nhất đối với đồng TP2. Chất làm lạnh hiện đại hoạt động ở áp suất cao, đòi hỏi độ tin cậy liền mạch mà TP2 mang lại.

• Điều hòa không khí & Máy bơm nhiệt: Được sử dụng để kết nối các đơn vị trong nhà và ngoài trời. Độ dẻo của TP2 cho phép nó được loe ra và kết nối với các van mà không bị rò rỉ.
• Điện lạnh: Dùng trong dây chuyền lạnh siêu thị và tủ đông công nghiệp. Ống TP2 thường được “rãnh trong” (thêm các vây vi mô bên trong) để tăng thêm diện tích bề mặt truyền nhiệt, giúp hệ thống tiết kiệm năng lượng hơn.
• Thiết bị bay hơi và ngưng tụ: Độ dẫn nhiệt cao của ống đảm bảo nhiệt được trao đổi nhanh chóng giữa chất làm lạnh và không khí.

6.2 Hệ thống nước và phân phối nước

Trong nhiều tòa nhà dân cư và thương mại cao cấp, đồng TP2 là lựa chọn ưu tiên cho hệ thống nước do tuổi thọ và lợi ích sức khỏe của nó.

• Nước uống được: Đồng có tính kháng khuẩn tự nhiên, ức chế sự phát triển của vi khuẩn như Legionella .
• Thoát nước và thông gió: Vì TP2 chống lại sự ăn mòn từ nước xám và xà phòng khắc nghiệt nên nó được sử dụng cho các hệ thống thoát nước bền bỉ có thể tồn tại hơn 50 năm.
• Đường ống dẫn khí: Khả năng xử lý áp suất cao và chống cháy (không cháy) khiến nó trở thành lựa chọn an toàn nhất để vận chuyển khí y tế trong bệnh viện hoặc khí tự nhiên trong nhà.

6.3 Ứng dụng công nghiệp và hóa học

Ngoài các tòa nhà tiêu chuẩn, đồng TP2 còn xử lý “việc nâng vật nặng” trong các nhà máy sản xuất.

• Bộ trao đổi nhiệt: Được sử dụng trong bộ làm mát dầu, bình ngưng hơi nước của nhà máy điện và xử lý hóa chất.
• Đường ống xử lý: TP2 lý tưởng để vận chuyển chất lỏng không có tính axit nhưng yêu cầu môi trường nhiệt độ ổn định.
• Bộ thu nhiệt mặt trời: Được sử dụng trong các ống “tăng” của máy nước nóng năng lượng mặt trời để hấp thụ và truyền nhiệt lượng mặt trời vào bể chứa nước.

6.4 Ứng dụng điện và nối đất

Mặc dù TP2 có độ dẫn điện thấp hơn một chút so với đồng T2 nguyên chất nhưng độ bền và khả năng chống ăn mòn vượt trội của nó khiến nó trở nên hữu ích cho các vai trò điện cụ thể:

• Thanh nối đất và ống bọc: Được sử dụng để bảo vệ hệ thống điện khỏi sét và sốc điện, đặc biệt là trong môi trường đất nơi có nguy cơ bị ăn mòn.
• Thiết bị đầu cuối và kết nối: Được sử dụng trong các bộ phận điện nặng, trong đó bộ phận đó phải được hàn đồng hoặc hàn với bộ phận khác.

Phần 7: Kỹ Thuật Nối Ống Đồng TP2

Độ tin cậy của hệ thống đồng phụ thuộc rất nhiều vào chất lượng của các mối nối. Vì TP2 được khử oxy nên nó mang lại nhiều lựa chọn nối nhất mà không có nguy cơ xuống cấp vật liệu.

7.1 Hàn và hàn đồng

Đây là phương pháp phổ biến nhất cho ống TP2 trong HVAC và hệ thống ống nước.

• Hàn (Soft Solder): Được sử dụng chủ yếu trong hệ thống ống nước dân dụng. Nó liên quan đến kim loại phụ có điểm nóng chảy dưới 450°C.
• Hàn (hàn cứng): “Tiêu chuẩn” cho HVAC/R. Nó sử dụng kim loại phụ (thường gốc bạc) với điểm nóng chảy trên 450°C. Khả năng chống giòn hydro của đồng TP2 cho phép hàn ở nhiệt độ cao bằng đèn khò, tạo ra mối nối thường bền hơn chính ống.

7.2 Phụ kiện cơ khí

Đối với những môi trường không được phép sử dụng ngọn lửa trần (như khu vực “cấm đèn pin” trong bệnh viện hoặc nhà máy công nghệ cao), các phương án cơ học được sử dụng:

• Phù hợp với báo chí: Một dụng cụ uốn một khớp nối vào ống, sử dụng vòng chữ O bên trong để bịt kín.
• Phụ kiện nén: Sử dụng đai ốc và ống nối bằng đồng để nén ống TP2 vào khớp nối. Điều này thường xảy ra ở các đường dẫn khí và thiết bị đo áp suất thấp.

Phần 8: Ưu điểm và nhược điểm của TP2

Để đưa ra quyết định sáng suốt, sẽ rất hữu ích khi xem tóm tắt “ưu và nhược điểm”.

Ưu điểm

• Hàn an toàn: Hàm lượng phốt pho cao ngăn ngừa các vết nứt khi nối ở nhiệt độ cao.
• Hiệu quả năng lượng: Độ dẫn nhiệt vượt trội giúp tiết kiệm năng lượng trong các ứng dụng sưởi ấm/làm mát.
• Độ bền: Khả năng chống ăn mòn nói chung và co giãn bên trong cao.
• Kháng khuẩn: Tiêu diệt 99,9% vi khuẩn một cách tự nhiên trong vòng hai giờ sau khi tiếp xúc.
• Bền vững: Có thể tái chế hoàn toàn và giá trị phế liệu cao.

Nhược điểm

• Đánh đổi độ dẫn điện: Độ dẫn điện của nó thấp hơn T2 (đồng nguyên chất).
• Biến động chi phí: Giống như tất cả các sản phẩm đồng, giá cả chịu sự biến động của thị trường hàng hóa toàn cầu.
• Rủi ro trộm cắp: Do giá trị tái chế cao, đường ống đồng lộ thiên có thể trở thành mục tiêu trộm cắp ở nơi làm việc.

Phần 9: Bảo trì và chăm sóc để có tuổi thọ cao

Mặc dù đồng TP2 là vật liệu “đặt và quên đi”, nhưng việc làm theo các mẹo sau sẽ đảm bảo nó tồn tại trong nhiều thập kỷ:

1. Tránh thông lượng quá mức: Khi hàn, sử dụng lượng từ thông tối thiểu cần thiết. Từ thông dư thừa còn sót lại bên trong ống có thể gây ra hiện tượng ăn mòn rỗ cục bộ.
2. Hỗ trợ thích hợp: Đảm bảo các ống được đỡ bằng móc treo mạ đồng hoặc bọc nhựa. Tránh tiếp xúc trực tiếp với thép mạ kẽm hoặc sắt để tránh ăn mòn điện .
3. Vận tốc dòng chảy: Trong hệ thống ống nước, hãy giữ tốc độ nước trong giới hạn khuyến nghị (thường là < 1,5 m/s đối với nước nóng) để tránh xói mòn-ăn mòn.
4. Vệ sinh: Đối với các bộ trao đổi nhiệt công nghiệp, việc súc rửa thường xuyên bằng chất tẩy cặn nhẹ sẽ duy trì tốc độ truyền nhiệt cao của thành TP2.

Kết luận: Tương lai của ống đồng TP2

Ống đồng TP2 đại diện cho sự cân bằng hoàn hảo giữa luyện kim và tính thực tiễn. Bằng cách thêm phốt pho để khử oxy cho đồng, các kỹ sư đã tạo ra một loại vật liệu không chỉ truyền nhiệt hiệu quả cao mà còn cực kỳ đáng tin cậy khi lắp đặt và ghép nối.

Cho dù đó là thiết bị điều hòa không khí giúp ngôi nhà của chúng ta luôn thoải mái, hệ thống ống nước cung cấp nước an toàn hay hệ thống làm mát trong thế hệ xe điện tiếp theo, TP2 vẫn là vật liệu nền tảng để quản lý nhiệt và chất lỏng hiện đại. Khi chọn vật liệu cho các ứng dụng áp suất cao, nhiệt độ cao hoặc hiệu suất cao, TP2 (C12200) là chuẩn mực đã được chứng minh của ngành.

Phần 10: Câu hỏi thường gặp (FAQ)

Để kết thúc bài viết, đây là một số câu hỏi phổ biến nhất liên quan đến ống đồng TP2:

Q1: Ống đồng TP2 có dùng được cho nước uống không?
Đáp: Vâng. TP2 (C12200) được sử dụng rộng rãi trong các hệ thống ống nước trên toàn cầu. Nó có khả năng kháng khuẩn tự nhiên và đáp ứng các tiêu chuẩn an toàn cho nước uống ở hầu hết các khu vực pháp lý.

Câu 2: Sự khác biệt chính giữa TP1 và TP2 là gì?
Đáp: Sự khác biệt chính là Phốt pho content . TP2 có hàm lượng phốt pho cao hơn (0,013% đến 0,050%), khiến nó vượt trội hơn khi hàn và hàn đồng nặng, trong khi TP1 (0,005% đến 0,012%) mang lại độ dẫn nhiệt/điện tốt hơn một chút.

Câu hỏi 3: Tại sao TP2 được ưu tiên hơn T2 cho các ứng dụng HVAC?
Đáp: Đồng T2 có chứa một lượng nhỏ oxy gây ra hiện tượng “giòn hydro” trong quá trình hàn, dẫn đến các vết nứt. TP2 được khử oxy, nghĩa là nó có thể được hàn đồng và hàn nhiều lần mà không làm mất tính toàn vẹn cấu trúc.

Câu hỏi 4: Ống TP2 có tương thích với chất làm lạnh xanh mới như R-32 không?
Đáp: Vâng. Ống liền mạch TP2 được thiết kế để xử lý áp suất vận hành cao hơn liên quan đến chất làm lạnh hiện đại thân thiện với môi trường, với điều kiện độ dày thành được chỉ định chính xác.

Phần 11: Tóm tắt so sánh cuối cùng (Hướng dẫn lựa chọn)

Bảng này phục vụ như một tài liệu tham khảo nhanh để các kỹ sư chọn loại đồng phù hợp cho dự án cụ thể của họ.
