Hướng dẫn cơ bản về ống mao dẫn đồng: Mọi điều bạn cần biết

Trọng tâm của việc làm mát chính xác

Trong thế giới HVAC, điện lạnh và thiết bị đo chính xác, thành công thường được đo bằng milimét. Ở trung tâm của những hệ thống phức tạp này là một bộ phận nhỏ nhưng có sức mạnh lớn: ống mao dẫn đồng .

Ống mao dẫn đồng là gì?

Ống mao dẫn bằng đồng là ống có lỗ khoan hẹp, có độ chính xác cao, đặc trưng bởi đường kính trong (ID) cực nhỏ. Không giống như đường ống đồng tiêu chuẩn được sử dụng cho hệ thống ống nước, những ống này được thiết kế với độ chính xác về kích thước nghiêm ngặt. Thường được làm từ đồng khử phốt pho cao cấp (chẳng hạn như C12200 hoặc TP2 ), chúng được thiết kế để xử lý môi trường áp suất cao trong khi vẫn duy trì tốc độ dòng chảy ổn định.

Chức năng cốt lõi: Điều tiết và kiểm soát

Vai trò chính của ống mao dẫn bằng đồng là hoạt động như một thiết bị tiết lưu . Trong chu trình làm lạnh, nó đóng vai trò là cầu nối quan trọng giữa phía áp suất cao (bình ngưng) và phía áp suất thấp (thiết bị bay hơi). Bằng cách tạo ra lực cản có tính toán đối với dòng chất làm lạnh, nó gây ra sự sụt giảm áp suất chính xác cho phép chất lỏng nở ra và nguội đi.

Ngoài khả năng làm mát, những ống này còn không thể thiếu cho truyền áp lực . Khả năng truyền áp suất chất lỏng hoặc khí với độ dịch chuyển thể tích tối thiểu khiến chúng trở thành tiêu chuẩn vàng cho đồng hồ đo áp suất công nghiệp và nhiệt kế viễn thám.

Hướng dẫn này bao gồm những gì

Việc chọn sai ống mao dẫn có thể dẫn đến hệ thống hoạt động kém hiệu quả, hỏng máy nén hoặc kết quả đo không chính xác. Để giúp bạn đưa ra quyết định sáng suốt, bài viết này cung cấp thông tin chi tiết về:

• Thông số kỹ thuật: Hiểu dung sai và cấp vật liệu.
• Khoa học vật liệu: Tại sao đồng vẫn là sự lựa chọn ưu việt cho các thành phần này.
• Ứng dụng toàn cầu: Từ tủ lạnh gia dụng đến các thiết bị y tế tiên tiến.
• Tiêu chí lựa chọn: Các yếu tố chính cần xem xét khi tìm nguồn cung ứng cho dự án tiếp theo của bạn.

Đặc điểm chính của ống mao dẫn đồng chất lượng cao

Không phải tất cả các ống mao dẫn đều được tạo ra như nhau. Đối với các hệ thống hiệu suất cao, chất lượng của ống được xác định bởi ba trụ cột: độ tinh khiết của vật liệu, độ chính xác về kích thước và độ sạch bên trong.

Ưu việt về chất liệu: Tại sao lại là đồng C12200 (TP2)?

Tiêu chuẩn công nghiệp cho ống mao dẫn là Đồng khử phốt pho (DHP) , thường được gọi là C12200 hoặc TP2 . Lớp cụ thể này được chọn vì một số lý do:

• Độ dẫn nhiệt: Đồng có đặc tính truyền nhiệt tuyệt vời, điều này rất quan trọng đối với các hệ thống cần ổn định nhiệt độ.
• Chống ăn mòn: Nó có khả năng chống ăn mòn trong khí quyển cao và các phản ứng hóa học phổ biến trong môi trường làm lạnh.
• Khả năng định hình và độ dẻo: Mặc dù có kích thước nhỏ nhưng C12200 có thể dễ dàng uốn cong, loe hoặc cuộn mà không bị nứt, cho phép lắp đặt linh hoạt trong không gian chật hẹp.

Vai trò quan trọng của độ chính xác ID (Dung sai)

Trong ống mao dẫn, Đường kính trong (ID) là chiều quan trọng nhất. Ngay cả một biến thể vi mô trong ID cũng có thể dẫn đến những thay đổi đáng kể về lực cản dòng chảy.

• Kiểm soát dòng chảy: Tốc độ dòng chảy của chất lỏng tỷ lệ thuận với lũy thừa bậc 4 của bán kính. Điều này có nghĩa là một sai lệch nhỏ về đường kính sẽ dẫn đến sự thay đổi lớn về độ giảm áp suất.
• Dung sai chặt chẽ: Sản xuất chất lượng cao đảm bảo dung sai chặt chẽ như. Mức độ chính xác này đảm bảo rằng mọi thiết bị trong dây chuyền sản xuất của bạn đều hoạt động giống hệt nhau, loại bỏ nhu cầu hiệu chuẩn lại hệ thống liên tục.

Độ sạch bề mặt bên trong: Yếu tố chất lượng “im lặng”

Một trong những nguyên nhân phổ biến nhất gây ra lỗi hệ thống lạnh là "tắc mao dẫn". Ống chất lượng cao phải trải qua quy trình làm sạch chuyên dụng để đảm bảo thành trong không bị:

• Dầu dư: Chất bôi trơn từ quá trình kéo phải được loại bỏ hoàn toàn để tránh phản ứng với chất làm lạnh hiện đại.
• Độ ẩm: Nước bên trong ống có thể đóng băng tại điểm giãn nở, tạo ra nút băng ngăn chặn hoàn toàn dòng chảy.
• Cân oxit: Bất kỳ hạt hoặc cặn lỏng nào có thể di chuyển qua hệ thống, làm hỏng máy nén hoặc làm tắc nghẽn các bộ lọc tinh.

Lưu ý chuyên nghiệp: Các nhà sản xuất hàng đầu sử dụng ủ sáng trong bầu không khí được kiểm soát để đảm bảo bên trong vẫn sáng bóng, mịn màng và không bị oxy hóa mà không cần tẩy rửa bằng hóa chất khắc nghiệt.

Thông số kỹ thuật & tiêu chuẩn sản xuất

Để đảm bảo tính tương thích và độ tin cậy, ống mao dẫn bằng đồng phải tuân thủ các tiêu chuẩn nghiêm ngặt về hình học và luyện kim. Cho dù bạn đang thiết kế một tủ đông gia dụng nhỏ gọn hay một cảm biến công nghiệp phức tạp thì việc hiểu rõ các thông số kỹ thuật này là điều quan trọng.

Phạm vi kích thước phổ biến và tùy chỉnh

Mặc dù kích thước tùy chỉnh thường được yêu cầu cho các nhu cầu kỹ thuật cụ thể, nhưng ngành này thường tuân theo phạm vi tiêu chuẩn hóa cho ống mao dẫn:

• Đường kính trong (ID): Thông thường dao động từ 0,50 mm đến 2,00 mm .
• Đường kính ngoài (OD): Thường rơi vào giữa 1,50 mm đến 5,00 mm .
• Độ dày của tường: Được thiết kế chính xác để xử lý áp suất nổ cụ thể, thường dao động từ 0,40 mm đến 1,00 mm .
• Yếu tố hình thức: Có sẵn ở độ dài thẳng (đối với thiết bị đo đạc) hoặc cuộn dây lớn (để sản xuất HVAC khối lượng lớn), với chiều dài từ vài cm đến vài trăm mét.

Tiêu chuẩn sản xuất toàn cầu

Việc tuân thủ các tiêu chuẩn quốc tế đảm bảo rằng các tính chất cơ học và thành phần hóa học của đồng là nhất quán. Các tiêu chuẩn được công nhận nhất bao gồm:

• ASTM B360: Thông số kỹ thuật tiêu chuẩn cho ống mao dẫn bằng đồng được kéo cứng dùng cho các ứng dụng hạn chế.
• EN 12450: Tiêu chuẩn Châu Âu cho ống mao dẫn đồng tròn liền mạch.
• JIS H3300: Tiêu chuẩn công nghiệp Nhật Bản dành cho ống và ống liền mạch bằng đồng và hợp kim đồng.

Hiểu về nhiệt độ (Độ cứng của vật liệu)

"tính khí" của đồng đề cập đến độ cứng và tính linh hoạt của nó, được xác định trong quá trình ủ. Chọn nhiệt độ phù hợp là rất quan trọng cho quá trình lắp ráp của bạn:

Điểm chuẩn kiểm tra chất lượng

Ngoài kích thước, các bóng đèn có thông số kỹ thuật cao còn trải qua một số thử nghiệm để đảm bảo hiệu suất:

1. Kiểm tra mở rộng: Đảm bảo ống có thể loe ra hoặc giãn nở mà không bị nứt.
2. Kiểm tra dòng điện xoáy (ECT): Một thử nghiệm không phá hủy để phát hiện bất kỳ vết nứt hoặc khuyết tật cực nhỏ nào trên thành ống.
3. Kiểm tra dòng chảy: Đo tốc độ dòng không khí hoặc chất lỏng ở áp suất cụ thể để xác minh khả năng "hạn chế".

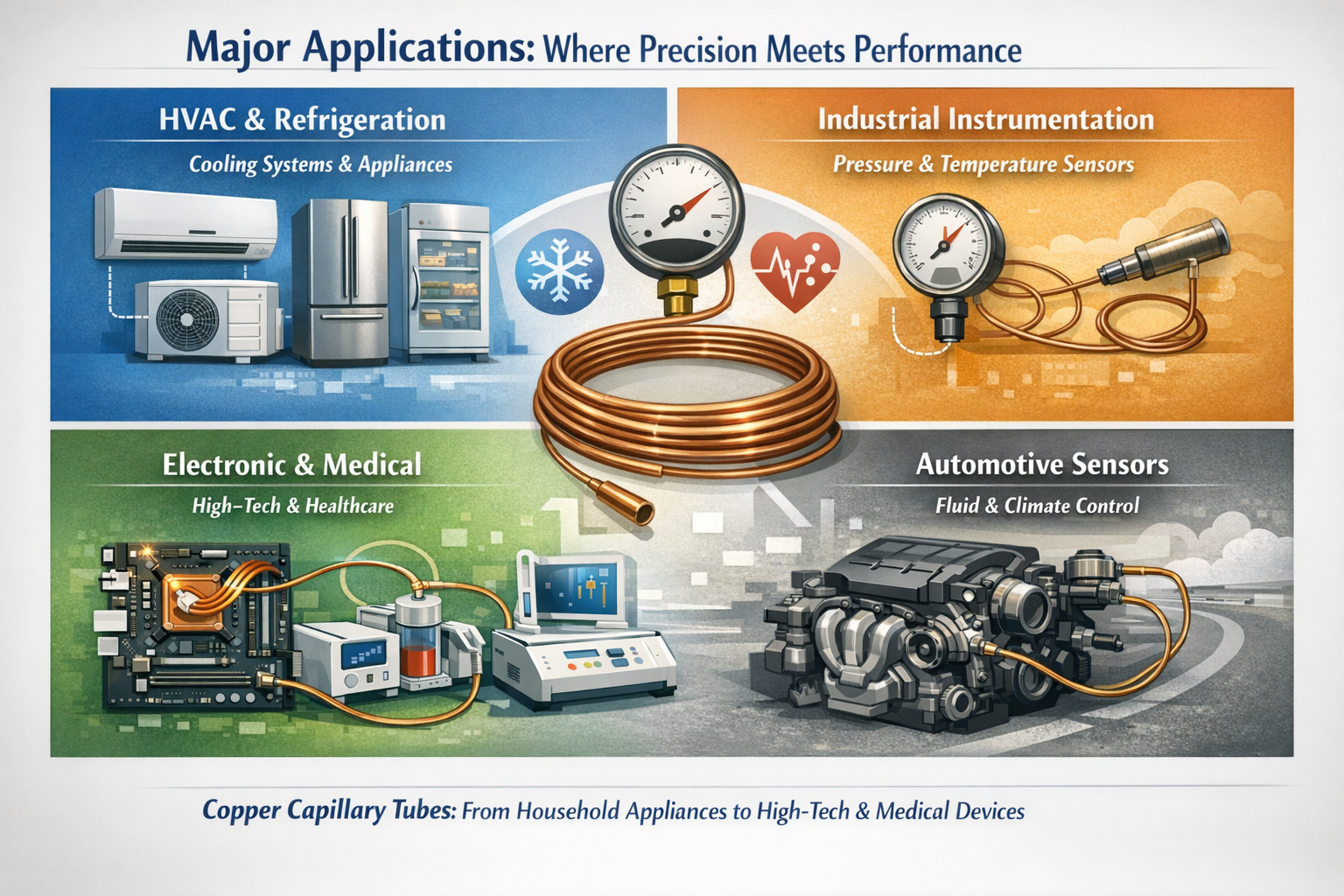

Các ứng dụng chính: Nơi độ chính xác đáp ứng hiệu suất

Do khả năng kiểm soát dòng chất lỏng với độ chính xác cực cao, ống mao dẫn bằng đồng được tìm thấy trong mọi thứ, từ đồ gia dụng đến thiết bị y tế cứu sinh.

HVAC & Điện lạnh: Thiết yếu làm mát

Việc sử dụng phổ biến nhất cho ống mao dẫn đồng là trong ngành HVAC (Sưởi ấm, thông gió và điều hòa không khí). Nó đóng vai trò chính thiết bị đo trong các hệ thống làm mát quy mô vừa và nhỏ.

• Thiết bị gia dụng: Mỗi tủ lạnh, tủ đông và máy làm mát nước trong gia đình đều dựa vào ống mao dẫn để điều chỉnh dòng chất làm lạnh.
• Điều hòa không khí: Được sử dụng trong các thiết bị cửa sổ và máy điều hòa không khí hệ thống phân chia để quản lý sự giãn nở của chất làm lạnh.
• Kho lạnh thương mại: Được sử dụng trong tủ trưng bày và phòng lạnh nhỏ để duy trì nhiệt độ ổn định.

Thiết bị công nghiệp: Truyền dẫn và cảm biến

Trong môi trường công nghiệp, ống mao dẫn không chỉ chứa dòng chảy mà còn chứa thông tin.

• Đồng hồ đo áp suất: Ống đóng vai trò như một đầu nối truyền áp suất từ nguồn tới cơ cấu đo. Khối lượng nhỏ của nó đảm bảo rằng việc đọc là chính xác mà không làm mất chất lỏng đáng kể.
• Cảm biến nhiệt độ: Nhiệt kế bóng đèn từ xa sử dụng ống mao dẫn để kết nối bóng đèn cảm biến nhiệt độ với mặt số hiển thị. Sự giãn nở của chất lỏng hoặc khí bên trong ống tạo ra chuyển động cơ học để biểu thị nhiệt độ.
• Kiểm soát mức độ: Được sử dụng trong các hệ thống đo mức thủy tĩnh chuyên dụng.

Điện tử & Y tế: Điểm đột phá của sự đổi mới

Khi công nghệ thu hẹp lại, nhu cầu quản lý chất lỏng và nhiệt cực nhỏ sẽ tăng lên.

• Ống dẫn nhiệt điện tử: Trong các máy tính cao cấp và thiết bị điện tử hàng không vũ trụ, cấu trúc mao dẫn bằng đồng được sử dụng trong các “ống dẫn nhiệt” để tản nhiệt khỏi bộ xử lý thông qua việc làm mát thay đổi pha.
• Thiết bị y tế: Những ống này rất cần thiết để phân phối chính xác khí hoặc chất lỏng trong các công cụ phân tích trong phòng thí nghiệm và một số thiết bị phẫu thuật.
• Cảm biến ô tô: Được sử dụng trong các dây chuyền thủy lực và cảm biến khác nhau trong hệ thống quản lý động cơ và kiểm soát khí hậu của xe.

(Hình ảnh này được tạo ra bởi AI.)

Hướng dẫn lựa chọn: Làm thế nào để chọn ống phù hợp?

Việc lựa chọn ống mao dẫn đồng phù hợp là sự cân bằng giữa vật lý và môi trường. Việc chọn ống hơi quá dài hoặc có đường kính trong (ID) hơi quá hẹp có thể làm giảm đáng kể hiệu suất của hệ thống.

Tìm hiểu vật lý: Dòng chảy và giảm áp suất

Hiệu suất của ống mao dẫn được xác định bởi điện trở mà nó cung cấp. Sự kháng cự này là kết quả của hai yếu tố chính: Đường kính trong và Chiều dài .

• Quy tắc đường kính: Việc giảm áp suất cực kỳ nhạy cảm với ID. Ngay cả chênh lệch 0,1mm cũng có thể thay đổi công suất dòng chảy tới 25-30%.
• Quy tắc độ dài: Nếu ID cố định thì việc tăng chiều dài của ống sẽ làm tăng điện trở và giảm lưu lượng. Ngược lại, việc rút ngắn ống làm tăng lưu lượng.
• Mối quan hệ: Các nhà thiết kế thường sử dụng phương trình Poiseuille hoặc biểu đồ do nhà sản xuất cung cấp để tính toán sự kết hợp chính xác giữa độ dài và ID cần thiết cho công suất làm mát BTU/Watt cụ thể.

Cân nhắc về môi trường và cơ học

Ngoài tốc độ dòng chảy, bạn phải xem xét các điều kiện "thế giới thực" nơi ống sẽ hoạt động:

• Áp lực làm việc: Đảm bảo độ dày thành đủ cho loại chất làm lạnh. Ví dụ, các hệ thống sử dụng R410A yêu cầu các ống có thể chịu được áp suất vận hành cao hơn các hệ thống R22 cũ.
• Rung và mệt mỏi: Trong máy nén hoặc ứng dụng ô tô, độ rung là không đổi. Đối với những môi trường này, nhiệt độ "Nửa cứng" hoặc "Cứng" thường được ưu tiên để ngăn chặn quá trình làm cứng và nứt sau đó.
• Nhiệt độ hoạt động: Nhiệt độ cực cao hoặc lạnh có thể ảnh hưởng đến sự giãn nở của kim loại. Đồng có độ tinh khiết cao (C12200) được ưa chuộng vì tính ổn định trong phạm vi nhiệt độ rộng.

Sàng lọc nhà cung cấp: Cách xác minh chất lượng

Khi tìm nguồn cung ứng từ một nhà sản xuất, đừng tin lời họ. Một nhà cung cấp chuyên nghiệp nên cung cấp một Giấy chứng nhận kiểm tra nhà máy (MTC) bao gồm:

1. Thành phần hóa học: Xác nhận độ tinh khiết của đồng (ví dụ: Cu 99,9%).
2. Tính chất cơ học: Độ bền kéo, độ giãn dài và độ cứng (Temper).
3. Báo cáo sạch sẽ: Dữ liệu định lượng về mg/m2 dư lượng bên trong.
4. Xác minh dung sai: Xác nhận rằng ID và OD đáp ứng các tiêu chuẩn chính xác đã thỏa thuận.

Mẹo chuyên nghiệp: Luôn hỏi xem nhà cung cấp có thực hiện "Thanh lọc nitơ" trong quá trình ủ hay không. Điều này đảm bảo bên trong ống không có cặn oxit đen, kẻ thù số 1 của máy nén lạnh.

Sản xuất chính xác tại Sản phẩm ống đồng Jingliang Chiết Giang

Khi tìm nguồn cung ứng linh kiện cho các ngành có tính rủi ro cao, di sản và cơ sở hạ tầng của nhà sản xuất cũng quan trọng như bản thân sản phẩm. Chiết Giang Jingliang Copper-Tube Products Co., Ltd , được thành lập vào năm 1994, có hơn ba thập kỷ chuyên môn chuyên sâu để sản xuất ống mao dẫn bằng đồng có độ chính xác cao.

Chuỗi ngành toàn diện

Tọa lạc tại Thị trấn Tangpu—“ngôi nhà ống đồng” nổi tiếng ở Đông Trung Quốc—Jingliang vận hành một chuỗi công nghiệp tích hợp theo chiều dọc hoàn chỉnh. của chúng tôi Cơ sở rộng 20.000 mét vuông tích hợp mọi giai đoạn quan trọng của sản xuất:

• Luyện kim & đùn: Đảm bảo độ tinh khiết nguyên liệu của đồng của chúng tôi ngay từ đầu.
• Vẽ và cán chính xác: Sử dụng công nghệ xử lý tiên tiến để đạt được dung sai ID cực nhỏ cần thiết cho hiệu suất mao dẫn.
• Ủ sáng: Quá trình ủ trong không khí có kiểm soát của chúng tôi đảm bảo các ống không bị oxy hóa và đạt được "nhiệt độ" chính xác (Mềm, Nửa cứng hoặc Cứng) mà khách hàng yêu cầu.

Sản xuất thông minh và kiểm soát chất lượng

Với tư cách là "Doanh nghiệp ống đồng hàng đầu", chúng tôi đã chuyển đổi theo hướng Sản xuất thông minh . Chỉ riêng năm 2022, sản lượng hàng năm của chúng tôi đã vượt quá 7.500 tấn , với giá trị sản lượng là 450 triệu nhân dân tệ. Quy mô này cho phép chúng tôi đóng vai trò là nhà cung cấp ưa thích cho nhiều tập đoàn niêm yết và khách hàng quốc tế.

Quy trình đảm bảo chất lượng của chúng tôi là không khoan nhượng:

• Kiểm tra dòng điện xoáy (ECT): Mỗi ống được quét để phát hiện các khuyết tật bề mặt vi mô và bên trong.
• Kiểm tra dòng chảy chính xác: Đảm bảo mỗi lô đáp ứng các yêu cầu điều tiết cụ thể của hệ thống HVAC hoặc thiết bị đo đạc của bạn.
• Độ sạch bên trong: Quy trình vẽ và làm sạch chuyên dụng của chúng tôi đảm bảo các bức tường bên trong không có dầu, hơi ẩm và cặn bám—cần thiết để ngăn ngừa tắc nghẽn hệ thống.
